設備優勢
●適合于莫氏硬度9以下的各種物料的干法粉碎，尤其適合于高硬度、高純度和高附加值物料的粉碎。
●產品粒度D97：2－150微米之間可調，粒形好，粒度分布窄。
●低溫?zé)o介質粉碎，尤其適合于熱敏性、低熔點、含糖份及揮發性物料的粉碎。
●粉碎過程依靠物料自身之間的碰撞來完成，有別于機械粉碎依靠刀片或錘頭等對物料的沖擊粉碎，因而設備耐磨損，產品純度高。
●可與多級分級機串聯使用，一次生產多個粒度段的產品。
●設備拆裝清洗方便，內壁光滑無死角。
●整套系統密閉粉碎，粉塵少，噪音低，生產過程清潔環保。
●控制系統采用程序控制，操作簡便。
設備原理
氣流粉碎機與旋風分離器、除塵器、引風機組成一整套粉碎系統。壓縮空氣經過濾干燥 后，通過拉瓦爾噴嘴高速噴射入粉碎腔，在多股高壓氣流的交匯點處物料 被反復碰撞、磨擦、剪切而粉碎，粉碎后的物料在風機抽力作用下隨上升氣流運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，符合粒度要求的細顆粒通過分級輪進入旋風分離器和除塵器收集，粗顆粒下降至粉碎區繼續粉碎。
設備參數
| 參數／規格 | MQW03 | MQW06 | MQW10 | MQW20 | MQW40 | MQW60 | MQW120 |
入料粒度mm | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
產品粒度d97:um | 2～45 | 2～45 | 2～45 | 2～45 | 2～45 | 2～45 | 2～45 |
生產能力kg/h | 2～30 | 30～200 | 50～500 | 100～1000 | 200～2500 | 500～3500 | 800～7500 |
空氣耗量m3/min | 3 | 6 | 10 | 20 | 40 | 60 | 120 |
空氣壓力Mpa | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 |
裝機功率kw | 21 | 42 | 85 | 147 | 282 | 415 | 800 |
注:產量與原料的粒度、比重、水分、流動性等指標密切相關，以上僅供選型參考。

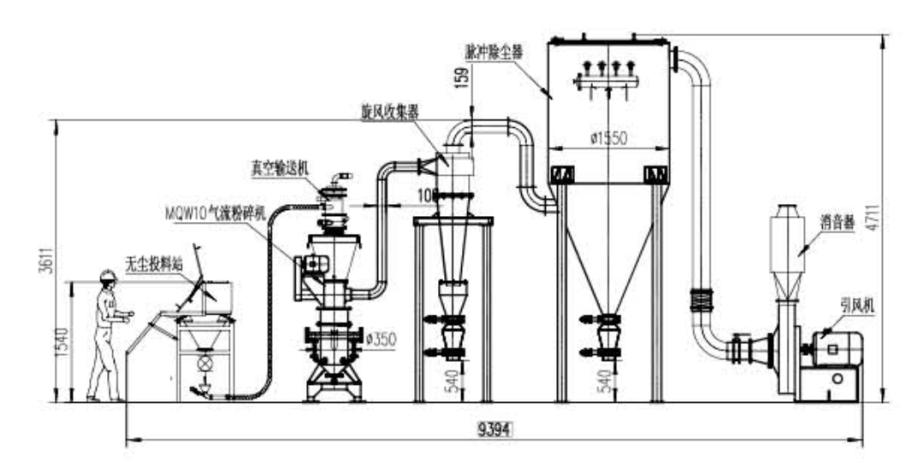

工藝流程圖
